Домашнє лазерне шоу

Шукаєте чим зайнятися у вихідні? Подивіться на цей 3D друкований проектор, створений розробником програмного забезпечення Еваном Стенфордом.

Ваш 3D принтер стоїть без діла? Хочете знайти забавний проект, щоб показати своїм друзям та дітям, на що здатна 3D-технологія?

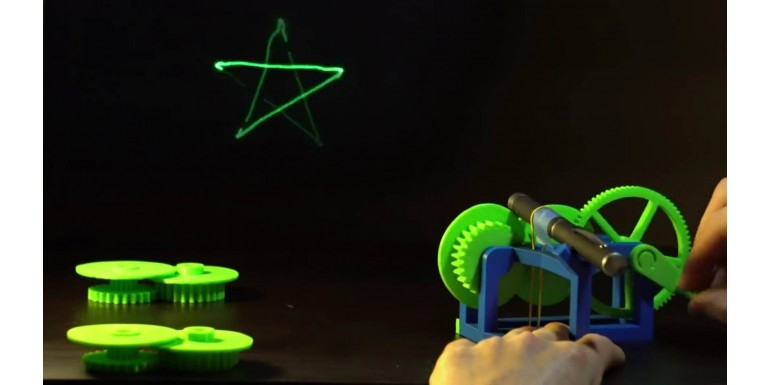

Це механічний пристрій створений на 3D-принтері для демонстрації міні шоу у вас вдома. Метою роботи було використання лазера-указки для відображення різних малюнків (Persistence Of Vision POV), творець принципово не хотів використовувати електроніку, віддаючи перевагу ручному пристрою з повністю 3D друкованими частинами.

Результат – захоплююча гра з лазерним міні-шоу для ваших дітей, яке можна легко відтворити вдома. У цьому проекті використовується зубчастий механізм та спеціально розроблені кулачки для відображення зображення. У своїх наочних прикладах Стенфорд проектує зірки, серця та навіть логотип Batman на стіні.

Для цього проекту потрібно:

• 3D принтер
• Файли STL (через Thingiverse “Mechanical Laser Show”)
• Лазерна указка
• Гумка

Перше, що потрібно зробити, це надрукувати всі комплектуючі. Сам пристрій складається з дев'яти частин: передня та задня пластини, шестерня, кривошип, болт, дві осі та два кулачки, які взаємозамінні залежно від того, що ви хочете відобразити.

Гума використовується для закріплення лазерної указки. Стенфорд ділиться кількома 3D друкованими конструкціями на порталі Thingiverse.

Коли повертається ручка, приводний механізм повертає кулачки зі швидкістю 5:1. Щоразу, коли вони обертаються, промінь проходить один шлях. Використання 2-х кулачкових дисків дозволяє світлу рухатися з 2 ступенями свободи. В основному один спрацьовує по осі X та по осі Y.

Для створення своїх зображень є програма Go (доступна через GitHub). Вона вибирає цільовий маршрут для використання низки точок, якими laser буде переміщатися послідовно. Розробник програмного забезпечення також ділиться інструкціями, щоб гарантувати, що механічні змінні будуть оптимізовані для належного відображення малюнків.

Якщо ви спалахнули, додаткову інформацію можна знайти на сторінці Hackaday. Проведіть ці вихідні, створюючи Laser Show з вашими дітьми.
