Друк Нейлоном (Nylon) на холодному столі 3D принтера

Нещодавно на нашу адресу надійшла посилка від компанії Plexiwire. У посилці були зразки трьох видів матеріалу Нейлон для тестування - Nylon, Nylon+1% іNylon+2,5%. Оскільки у нас був пробник Nylon+, було вирішено провести порівняльний тест. чотирьох зразків.

 Зовні матеріал для 3D-друку Nylon+  відрізняється кольором -  він має природний натуральний колір, інші зразки - трохи прозоріше.

 До початку друку, як і належить,  тестовані матеріали Нейлон були просушені в духовці для сушіння полімерів при температурі 80°С. протягом чотирьох 4 годин.

 Для визначення оптимальної температури роботи з пластиком Нейлон, суть першого тесту полягала в друку Температурних стовпчиків. У всьому діапазоні температур від 260 nbsp; до 222 градусів у процесі 3d-друку пластик лягав рівно і не розшаровувався.

При механічному впливі  - різання температурного стовпчика канцелярським ножем - визначили, що від 220 до 235 градусів шари розколюються, а при температурі 240⁰С і вище спіканість шарів  хороша і виріб >не розколюється

 В якості тестової моделі була обрана подвійна косозуба шестерня  невеликого розміру.

 Для того, щоб забезпечити хорошу адгезію до столу, був застосований один із наших перевірених методів друку з  такими установками:

Параметри 3Ддруку:

Температура головки – 260 °С-перші два шари, -  245 °З  -наступні

Температура столу – 40 °С

Висота шару – 0.25 мм

Щільність заповнення – 50%

Швидкість друку зовнішнього кордону – 20 мм/с

Швидкість друку на внутрішньому кордоні – 50 мм/с

Швидкість заповнення – 50 мм/с

Тип прилипання до столу: Кайма (Brim)

Рекомендовані виробником параметри температури для друку:

Температура головки – 220 - 240 °С

Температура столу – 100 - 120 °С

Підготовка до 3D друку

Перед початком роботи обов'язково очищаємо скляну поверхню від клеючої речовини та забруднень. Наносимо суцільним тонким шаром клей ПВА D3, намагаючись розподілити клей рівномірно по всій поверхні тієї частини столу, на якій друкуватиметься модель.

Чекаємо, поки клей висохне.

Друк

Стіл 3D-принтера Epo3d+ розігріваємо до  40 °С, а друкуючу головку до 260 °С і починаємо друк.  Перший шар друкуємо на невеликій швидкості 10 – 20 мм/с. Під час друку перших шарів потрібно задавати підвищену температуру - такий режим забезпечить гарне прилипання шарів між собою та до скла. Далі знижуємо температуру до 245 °С. Саме таку температуру ми визначили як оптимальну після дослідження температурного стовпчика.

Таким чином, створюється нижня частина моделі, що охолола, яка не дає зразку, що друкується, деформуватися.

При переході принтера до друку меншої за діаметром шестерні для запобігання зміщенню шарів включаємо обдування приблизно на 20%  і знижуємо швидкість друку.

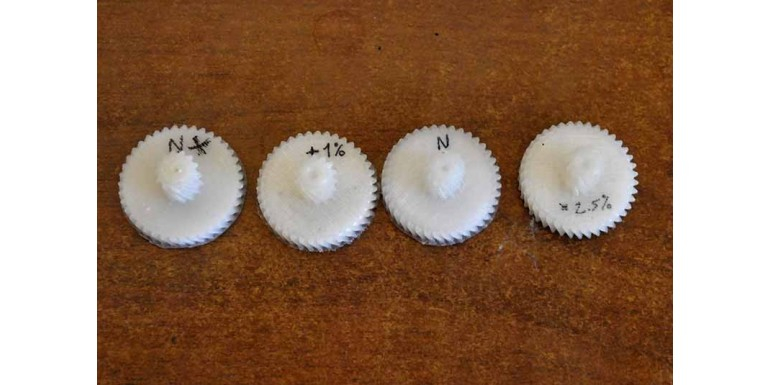

 Закінчивши друк усіх чотирьох зразків з матеріалу Нейлон, проводимо порівняння та робимо висновки.

Nylon+

Колір справжнього поліаміду з легкою жовтизною. Шари лягають не зовсім рівно, але не розшаровуються.  При знятті “бріму”  відбулося розшарування між 2 і 3 шаром на одній ділянці.  Пластик частково відклеївся від столу.   Легко знімається ножем.

Nylon

Колір натуральний напівпрозорий. Шари лягли добре, без розшарування. Зняти облямівку руками не вдалося, довелося зрізати ножем. Від скляної платформи відклеїлися лише зуби. З платформи легко знімається.

Nylon +1%

Колір такий самий, як і Nylon. Модель надрукувалася акуратно та безрозшарування. Перший шар добре прилип до платформи, без деформацій.  Однак, через нерівномірно нанесений клей  невелика ділянка прилипає недостатньо добре. Втім, це не стосується властивостей матеріалу Нейлон, а говорить про необхідність акуратної та ретельної підготовки до 3D друку.

Nylon +2,5%

Такі ж характеристики, як і Nylon +1%, не видно відмінностей.  Модель роздрукована за допомогою підкладки (raft).

Підведемо підсумок

З проведеного експерименту робимо висновок, що всі чотири різновиди пластику  Nylon показали себе з хорошого боку як матеріали для 3D-друку.

Всі види пластику Нейлон не люблять великої швидкості друку.

Найважливіша відмінність Nylon+1% і +2,5%  у тому, що не було відклеювання від столу.

Метод 3D-друку, який застосовувався для тесту, загалом забезпечив задовільні результати та може бути основним для подальших експериментів.
