КОНТРОЛЕРИ для 3D-ПРИНТЕРІВ. 8-бітні плати

8-бітові плати використовуються для 3D-принтерів вже досить довгий час, але їх не варто списувати в минуле, оскільки вони можуть без проблем працювати з основними сучасними машинами. Нижче ви побачите коротке оглядове порівняння деяких найпоширеніших плат.

RAMPS


RAMPS 1.4 | 1.5 | 1.6

RAMPS є різновидом популярних платформ, які, як і інші, приєднуються до Mega Arduino. Компонування RAMPS 1.5 практично ідентичне компонування RAMPS 1.4, єдина різниця між ними - це MOS-транзистори та запобіжники. Обидва використовують один і той же MOSFET, але просто встановлюють їх по-різному: RAMPS 1.4 орієнтує їх убік з радіатором, що дозволяє легко підключати та відключати його; RAMPS 1,5 має MOS припаяні до поверхні.
У RAMPS 1.5 використовуються невеликі запобіжники паяні, а не великі жовті запобіжники, які можуть зламатися.
Існує також версія RAMPS 1.6 з додатковим радіатором та різними роз'ємами живлення.

MKS Gen 1.4

MKS Gen V1.4 випускається китайським виробником Makerbase. MKS (Makerbase), він також відомий як материнська плата, на якій працюють Marlin, Repetier та інші прошивки.
Вона була розроблена на базі RAMPS, схематично вони схожі, тому багато пінів однакові при налаштуванні обраної вами прошивки.
MKS Gen - це багатофункціональне електронне рішення для Reprap та інших пристроїв з ЧПУ.
Оснащений вбудованим ATmega2560. Його п'ять виходів двигуна живляться від сумісних з Pololu контактних крокових драйверів.
На платі є зручний для розробників порт розширення, що підтримує такий самий доступ як і Ramps.
MKS Gen спроектований так, щоб підлаштовуватися під джерело живлення користувача, дозволяючи використовувати будь-яке джерело живлення від 12 до 24 V.

Rumba Control Board

RUMBA (R.eprap U.niversal M.ega B.oard з драйвером A.llegro) RUMBA - це багатофункціональне електронне рішення «все в одному» для Reprap та інших пристроїв з ЧПУ.
Він оснащений вбудованим ATmega2560. Його шість виходів двигуна живляться від сумісних з Pololu контактних крокових драйверів.
На платі є зручний для розробників порт розширення, що забезпечує доступ до всіх невикористовуваних висновків вводу/виводу, ADC та I2C.
RUMBA дозволяє використовувати живлення від 12 до 35 V.

ANET V1.0

На материнській платі вбудовані драйвера A4988, які чудово підходять для стандартних плат 3D-принтера. Приємною особливістю вбудованих драйверів є те, що можна налаштовувати струм за допомогою прошивки, і вам не потрібно возитися з мультиметром для кожного двигуна. Якщо двигуни надто гудуть, просто додайте крокові демпфери, і вони повністю усунуть шум.
Його робоча напруга становить 12 - 24 V, що робить його добрим кандидатом для заміни прокачування інших принтерів. Ця плата є кращим рішенням в порівнянні з RAMPS. На платі є роз'єм JST-XHP, які добре закріплені.

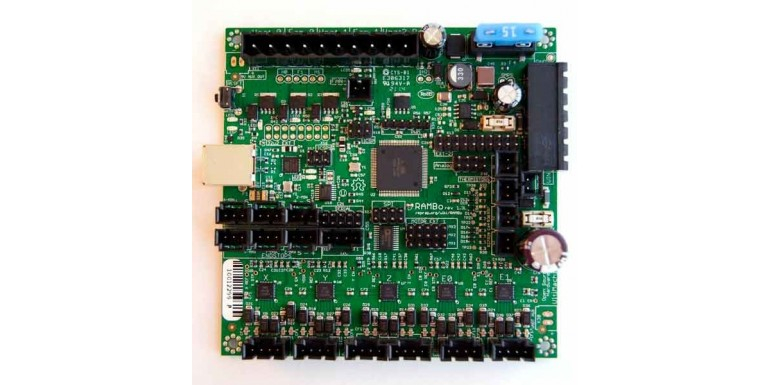

RAMBo 1.3 для 3D принтера

Плата RAMBo 8 Bit 3D Printer - універсальна материнка 3D-принтера. Це повний ремікс нашого дизайну RAMPS із Arduino MEGA та кроковими драйверами на одній інтегрованій платформі.
Основні характеристики - 5 вбудованих драйверів з 1/16-м мікрокроком, 5 ШИМ-виходів Mosfet, 4 термісторні входи, цифровий тримбот (для контролю струму), SMPS генеруючий 5в при напругах живлення від 10-24 V постійного струму, 3 незалежних захисних пристроїв. рознімання. RAMBo призначений для роботи з поточними мікропрограмами сумісними з RAMPS та мінімальними змінами, маючи цифрові трипоти.

Mini-Rambo 3D-принтер контролер

Mini-Rambo є універсальною материнською платою 3D-принтера. Це компактна версія RAMBo v1.3L з Arduino MEGA та кроковими драйверами на одній інтегрованій друкованій платформі. Відмінна альтернативна, якщо вам потрібна лише основа!
Основні характеристики - 4 вбудованих драйверів з 1/16-м мікрокроком, 4 виходи ШІМ Mosfet, 3 термісторних входу, управління струмом двигуна ШІМ, SMPS генеруючий 5в при напругах живлення від 10-24 V постійного струму, 2 запобіжники захищені силові шини первинна потужність 10-10 V: двигуни (5А виділений запобіжник) + екструдери, вентилятори та логіка (5А виділений запобіжник)), LUFA USB, високоякісні роз'єми.

Azteeg X3 PRO

Azteeg X3 PRO - контролер 3D-принтера з підтримкою до 8 степерів та 5 екструдерів. Заснований на платі контролера Azteeg X3, яка використовувалася багатьма виробниками 3D-принтерів. X3 PRO, що працює на мікросхемі мікропроцесора Atmel ATMEGA2560, розроблений з відмінною стійкістю до високих струмів і сумісністю з популярними прошивками, такими як Marlin і Repetier.
Подвійні обігрівачі Mosfets (єдине управління) забезпечують гнучкість роботи кількох теплових столів, а з трьома окремими входами та плавкими запобіжниками він, напевно, охопить більшість конфігурацій вхідної потужності.
Управління ш

аговим струмом Digital Pot тепер можна здійснювати за допомогою драйверів SD8825, що підключаються і крокових.

Melzi ATmega1284 3D-плата

Компактна універсальна плата контролера RepRaps із однією головкою екструдера, оптимізована для масового виробництва.
Сенс RepRap у тому, щоб зробити себе, звичайно. Але іноді людям просто потрібна електроніка RepRap «включай і працюй», щоб вони могли зосередитися на інших аспектах машини або просто тому, що вони орієнтовані більше на програмне забезпечення або механіку, ніж на електроніку.
Melzi розроблений як дешевий пристрій для масового виробництва з повним набором електроніки RepRap. Спочатку був заснований на Arduino Leonardo і названий на честь Франческо Мельці, який був учнем Леонардо да Вінчі.

Melzi Creality3D

Поки що не так багато інформації про цю плату, але впевнені, що невдовзі ми дізнаємось більше.
Модернізована материнська плата управління 2018 Creality V2.1 для CR-10S Dual Z-Axis 3D-принтер Creality
Легко працює з інтерфейсом USB, може працювати з двигуном осі E/Z/Y/X
12 V споживана потужність: оптимізована для ефективного розсіювання тепла.
Панель управління для 3D-принтера CR-10S Creality 300*300*400 мм

MKS Gen L V1.0 для 3D принтера

MKS Gen-L 1.0 розроблена Makerbase і є комбінацією плати Arduino Mega 2560 і RAMPS 1.4 в більш компактному і економічному корпусі, ніж плата контролера MKS Gen 1.4. Вона має ті ж можливості, що і RAMPS, з наступними перевагами: може працювати від 12 до 24 V для додатків з високою споживаною потужністю, складається з однієї плати з покращеним термоконтролем, має покращений контролер USB і роз'єм для екрана, що вже вбудовані на материнку.

BIQU BIGTREETECH KFB2.0

У KFB 3.0 повністю врахована стабільність напруги, тепловіддача плати, практичність і т.д. негативний, не спалить плату контролера. KFB 3.0 сумісна з платами контролерів BaseV1.0 та MKS GenV1.4, Marlin, Repefier та іншими програмами з відкритим вихідним кодом.

Підтримує більшість екранів LCD2004, LCD12864., LCD1602, сенсорного кольорового екрану тощо.

Має USB послідовний чіп CH340T, з максимальною швидкістю 2 Мбіт/с, дозволяє мати стабільний зв'язок не втрачаючи пакети

FYSETC F6

FYSETC F6 - це багатофункціональне електронне рішення для 3D-принтерів та інших пристроїв з ЧПУ. Він має шість слотів драйверів та підтримує сумісні з Pololu контактні крокові драйвери, особливо модулі драйверів TMC. При використанні TMC2100, TMC2130 та TMC2208 немає потреби в прогонових проводах. Доступні функції SPI, Usart та Ther Pin Configer.

Особливості FYSETC F6: Компактний розмір, вбудовані високоточні регулятори потужності (DC/DC): 5 В, 3 А, макс., Роз'єм EasyDISPLAY + SD-CARD, 10x ШИМ-вихід з потужним виходом (1 для HotBed, 3 для Heat-End, 3 для вентиль живлення платформи, що підігрівається, розроблена як окреме джерело живлення для максимального струму, 2X4 PinHeader Out для підключення SD-карти.
