Оновлений Epo3d+ Laser гравер - все, що потрібно знати

Хочете отримати більше, ніж просто 3D принтер? Ознайомтеся з однією з останніх модифікацій використання лазерного модуля.

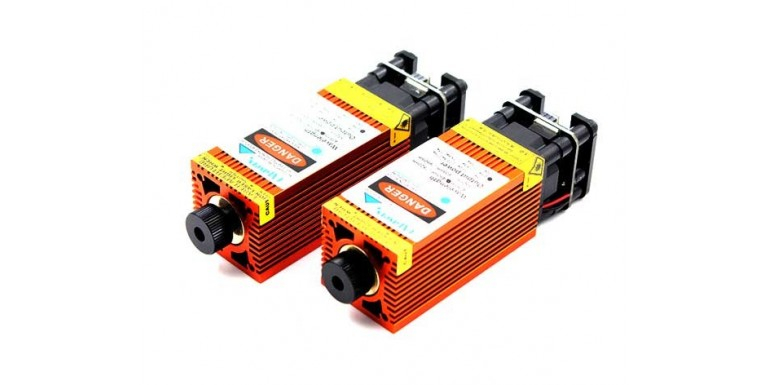

Лазер для 3Д принтера

3D принтер Epo3d+ є одним із лідерів на ринку 3D-друку в Україні. Функціональність цієї моделі постійно оновлюється і однією з останніх модифікацій є можливість встановлення лазерного модуля. Це дозволяє користувачеві гравіювати метал, дерево, акрил та багато інших речовин. Він також може різати дерево та акрил, залежно від потужності. Розмір поля гравіювання 190х190 мм.
Перевага лазерних модулів полягає в тому, що для запуску більшості з них не потрібне оновлення прошивки. Вони працюють від порту вентилятора на машині і зазвичай швидко збираються. При покупці лазера варто звернути увагу на тип управління контролера лазера, він повинен бути з PWM.

При підключенні лазера до 3Д принтера, будь ласка, зверніть увагу на штиркові позиції 12 В + GND і PWM Червоний провід - 12 В +, чорний провід - GND -. Жовтий або білий = PWM.
Якщо контакти лазера та плати 3D принтера перебувають у різному положенні, змініть положення проводів, щоб він збігався з позиціями +-PWM. Схема підключення та встановлення описано в інструкції.

У разі гравіювання рекомендується додати вентилятор на ковпак для витяжки диму.

Безпека насамперед

Завжди вживайте належних запобіжних заходів при роботі з лазерами.

1. Виробник не несе відповідальності за неправильне підключення та експлуатацію лазера або лазерного модуля.
2. Забезпечте хорошу вентиляцію під час роботи в режимі лазерного гравіювання.
3. Не направляйте працюючий лазер на людей або тварин, а також на поверхні, що відбивають.
4. Увімкніть лазер лише встановленим на принтер.
5. Використовуйте захисні окуляри зі спеціальним світлофільтром.
6. На стіл покладіть світлопоглинаючу поверхню.
7. УВАГА! Затоновані дверцята та ковпак не захищають від яскравого світла лазера.

Створення G-коду

Якщо ви раніше використовували лазерні гравери, ви знатимете, що Inkscape - це програмне забезпечення для створення зображень для вирізування або гравіювання. J Tech Photonics надає плагін, який дозволить вам створювати G-код для вашого лазера.

Inkscape - https://inkscape.org/release/
J Tech Photonics - https://jtechphotonics.com/?page_id=1980

Інший варіант – використовувати онлайн-платформу img2gco, яка готує G-код для лазера із зображення, векторизованого в Inkscape.

img2gco - http://nebarnix.com/img2gco/
