Правильне встановлення та підключення драйверів LV8729

Модуль драйвера LV8729, струм якого менший за 1,5 А, є гарним вибором для крокових двигунів 3D принтера і робить їх тихими та точними.

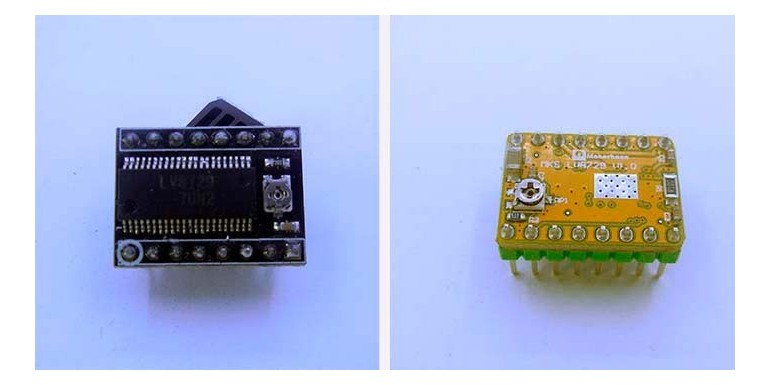

Доступні модулі виробляються двома компаніями:


MakerBase Technology чіп встановлений на нижній стороні драйвера


Lerdge Technology чіп встановлений на верхній стороні драйвера.

Характеристики:

• Розміри: 1,5 мм * 2,0 мм (однакові з A4988 та DRV8825)
• Максимальний струм: 1,5 А (за замовчуванням 0,8 А)
• Робоча напруга: 6-36 В
• Робоча температура до 85 °C
• Температура відключення 150C
• Мікрокрок, що регулюється: до 128
• Процес виробництва: чотиришарова плата PCB

Робота кроковиків із мікрокроком 64 або 128 має ультра-тихий ефект.

Встановлення та підключення
При встановленні драйверів LV8729 зверніть увагу на правильну орієнтацію, щоб уникнути виходу з ладу електроніки 3D принтера.

Так як у двох представлених драйверів розташування чіпа відрізняється, відповідно установка на плату відбувається з різними напрямками.

LV8729 від MKS встановлюється напрямком підстроювального резистора як TMC2100 та DRV8825.

LV8729 від Lerdge Technology встановлюється на плату резистором у напрямку A4988. Ще важливий момент інвертуємо напрямок обертання кроковика (у прошивці або розгортаємо гніздо кабелю крокового двигуна на 180 грд.)

Алгоритм налаштування струму в обох драйверів однаковий:
1. Алгоритм поточного драйвера: i = Vref / 0.5, значення за замовчуванням Vref близько 0,4 В, тому стандартний струм 0,8 А і максимальний струм 1,5 А


2. Будь ласка, НЕ підключайте двигуни під час вимірювання напруги.
3. Під час вимірювання напруги підключіть живлення та живлення USB.
4. Щоб збільшити струм, повільно поверніть потенціометр за годинниковою стрілкою, а щоб зменшити проти годинникової стрілки.

Ці драйвера працюють однаково чудово, вони орієнтовані в основному на 32-бітну електроніку, допоможуть знизити шум крокових двигунів, ціна значно нижче ніж TMC2100. Драйвер LV8729, так само їх можна використовувати на 8-бітній електроніці на осі Z або управлінні подачі нитки.
