Проблеми з температурою під час роботи 3Д принтера

У статті ми постараємося докладно розібрати питання, що виникають з коливанням температурного режиму при роботі 3Д принтера. Нижче описані найпоширеніші проблеми та питання користувачів 3Д принтерів. Тисячі годин професійного 3D-друку за нашою спиною, щоб допомогти вам впоратися з вашим 3Д принтером.

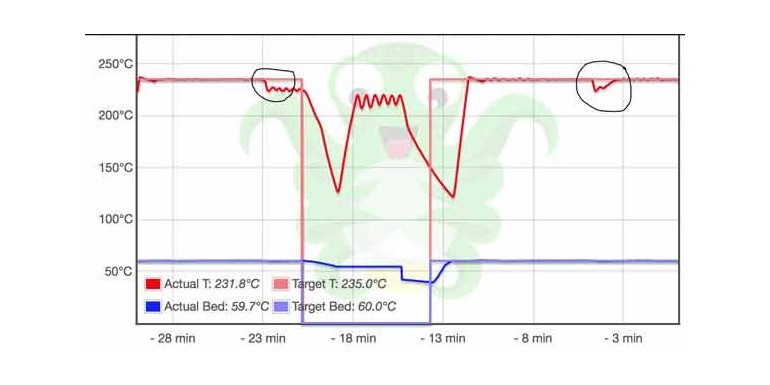

Температура Hotend коливається навколо заданої температури

Хочемо відзначити, що коливання до ± 10 °C навколо заданої температури під час попереднього нагрівання та друкування вважається нормою.
Після початкового нагріву вбудоване програмне забезпечення 3D принтера має алгоритм керування пропорційно-інтегральної похідної (PID), який стабілізує значення, коли вона досягає ± 10 ° C від цільової температури. ПІД-регулятор також допомагає підтримувати температуру під час друку.
Якщо є часті коливання, що перевищують 10 °C, або вирівнювання займає більше 2 хвилин, при стабілізації до заданої температури, спочатку переконайтеся в правильності установки вентиляторів, головка та термодатчик повинні бути незабруднені залишками пластику. Можливо не відкалібровано PID.
Відкалібруйте його так:

1. Підключіть 3D-принтер до комп'ютера через USB.
2. Запустіть Repetier Host (Pronterface) та підключіться до принтера.

3. Використовуйте [M303 C8 S235] (C = цикли та S = задана температура) і дочекайтеся її запуску та повернення з виміряними значеннями [kp] [ki] [kd] на консолі. Чим більше циклів (C), тим точніше може бути калібрування.

4. На панелі керування принтера перейдіть до Конфігурація => Конфігурація EEPROM та змініть значення [PID-P] [PID-I] [PID-D].

5. Натисніть кнопку «OK», щоб зберегти нові налаштування PID.

Проблеми з нагріванням

Температура не збільшується

Означає проблему з керамічним нагрівачем на головці.
Виконайте дії з діагностики:
Використовуйте мультиметр та виміряйте опір на його клемах. Вимірний опір покаже, що він працює нормально. Опір -1 означатиме, що сам нагрівач пошкоджено.
Перевірте появу поганих з'єднань у всіх точках між нагрівачем і платою управління.
Перевірте, чи не потріскалася керамічна нагрівальна пластина в нагрівальному блоці.

Температура 0 ° C

Вказує на проблему із термістором. Щоб перевірити, чи не пошкоджений він, використовуйте мультиметр для вимірювання опору на його клемах. Виміряний опір має впасти близько 100К, тоді як опір -1 означатиме, що він пошкоджений.
Також перевірте всі з'єднання між термістором та платою керування, може викликати стрибки температури під час друку.

Іноді відбувається облом дротів у з'єднанні терморезистора та дроту. Це відбувається через неякісне паяння, або неакуратне обертання проводів біля основи нагрівального блоку 3Д принтера.

Неправильне читання температури.

Причиною цієї проблеми, мабуть, і те, що термістор не так на своєму місці. якимось чином випав зі свого посадкового місця. Акуратно перемістіть терморезистор назад у центр отвору так, щоб датчик не торкався своїми дротиками за краї отвору.

Також неправильне показання, приблизно на 10 - 20 ° C, викликає нагар або розплавлений пластик, що потрапив в установче місце терморезистора. Це відбувається при неналежному дотриманні чистоти нагрівального блоку.

Читання температури понад 500°C

Вказує на збій із термістором. Термістор має бути замінений.

Ось і все, що потрібно для посібника з усунення несправностей 3D-друку
