Зміщення (зсув) шарів під час друку на 3д принтері. Причини та рішення

Зсув шару 3D-принтера - не обговорювана помилка друку, але вона, безумовно, одна з найнеприємніших. Перевірте три простих способи уникнути цього.

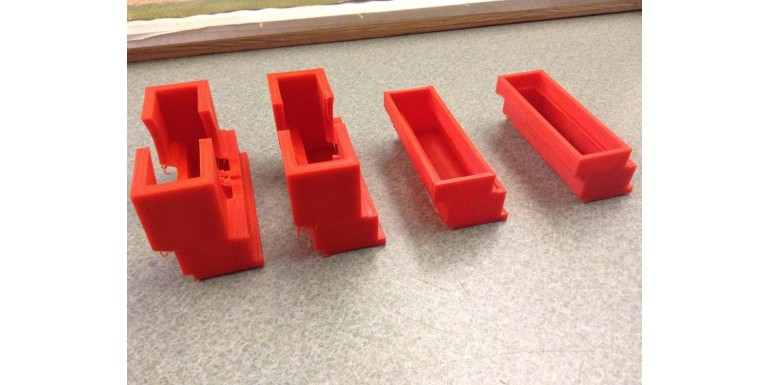

Зміщення шарів - це коли шари вашого 3D-відбитка не вирівняні належним чином, залишаючи за собою східчастий вигляд. Це часто відбувається лише в кількох місцях, але зазвичай робить весь відбиток марним. І засмучує те, що решта моделі може виявитися ідеальною.
При незначному зміщенні шарів виникатимуть "збиті", зміщені шари, як у випадку з Benchy вище. При значному значенні це може призвести до екструдування принтера в повітрі, залишаючи пташине гніздо з пластику.

Надто низький струм драйвера

Зниження струму призводить до зниження крутного моменту двигуна. Швидкі пуски та зупинки можуть перевищувати крутний момент двигуна. Зверніть увагу, що момент, що крутить, швидко зменшується зі швидкістю

Рішення

Перш ніж збільшувати струм драйвера - спочатку переконайтеся, що він не надто високий.
Збільште силу струму.

Занадто високий струм драйвера

- Чіп драйвера гарячий.
- Мотор також може бути дуже гарячим
- При роботі крокового двигуна ви можете чути звуки ударів, що повторюються.

Рішення

- Зменшіть струм двигуна.
- Додайте вентилятор для охолодження драйверів. Можливо, вентилятор повинен бути потужним, щоб він завжди був увімкнений.
- Додайте радіатори до кроковика та по можливості вентилятор.

Ослаблений приводний ремінь

- Ремінь між собою треться
- ослаблений ремінь

Рішення

Затягніть ремінь.
Використовуйте натяжну пружину для ременя.

Чи не якісні шківи

Шківи мають меншу глибину, яка не може утримувати ремінь під час руху на високій швидкості, викликаючи ковзання

Рішення

Змініть його на якісний.

Шків провертається на валу двигуна

Шків провертається на валу двигуна

Провідний шків обертається на валу під навантаженням.
Для діагностики: намалюйте лінію на кроковому валу та кінці приводного шківа. Подивіться, чи змістився шків щодо контрольної лінії після усунення шару.

Рішення

Щоб переконатися, що шківи приводу не послабляться, необхідно зробити дві речі:
Затисніть гвинт на шківі.
- Додайте краплю лаку для нігтів у різьблення гвинта перед затягуванням.

Заїдання підшипників кінематики

Забруднення на рейках / напрямних
- Переміщайте осі вручну при вимкненому живленні, щоб відчути заїдання.
- Вам може знадобитися тимчасово зняти ремінь, щоб легше було відчувати рух без вібрації двигуна.
- Лак для волосся або інші забруднення на напрямних або напрямних можуть призвести до їх заїдання та підклинювання.

Рішення

- Видаліть весь бруд.
- Видаліть залишки лаку з напрямних або напрямних за допомогою Windex.
- Видаліть інші залишки спиртом або ацетоном. Будьте обережні, щоб не отримати ацетон на деталях ABS.
- Змастіть підшипники або напрямні.

Занадто висока швидкість

- Високі швидкості руху створюють великі сили, які мають долатися двигунами. Це у поєднанні з прискоренням може призвести до усунення шару.
- 8-бітові контролери мають обмежену загальну швидкість кроку, яка варіюється в залежності від їх загального обчислювального навантаження. Перевищення цього кроку може призвести до нерівномірних кроків та пропущених кроків.

Рішення

- Зменшіть швидкість переміщення та швидкість друку у своєму слайсері.
- Швидкість за замовчуванням, ривок та прискорення у прошивці часто надто високі.

Прискорення занадто велике

- Крутний момент двигуна на даній швидкості повинен бути більшим, ніж сила інерції.
- Якщо потрібний момент, що крутить, вище, ніж двигун може видавати на цій швидкості, шари будуть зміщені.
- Зверніть увагу, що кроковий двигун не може миттєво перейти від зупинки до високої швидкості, його необхідно збільшити, інакше він верещатиме і вібруватиме, не рухаючись.

Рішення

Зменшіть прискорення у прошивці.

Зміщені шари по осі Y

(Зміщені шари у будь-якій важкій осі)
- Для принтерів, які переміщують друкарську платформу по осі Y, двигуну цієї осі необхідно більше зусилля.
- Занадто велике прискорення у цьому напрямі викликає зміщення.

Рішення

Зменшити налаштування прискорення/ривка осі Y у прошивці.
Якщо ліжко підпружинене, воно може похитуватися - використовуйте пружини з білі пружні або інший спосіб закріпити її (наприклад, одна фіксована точка на столі).

Люфт

Люфт може бути викликаний ослабленими ременями, надмірним тертям і т.д.
Це може проявлятися по-різному, наприклад, нерівні периметри або круглі круги.

Рішення

- Переконайтеся, що ремені затягнуті, але не надто туго.
- Спробуйте переміщати вісь назад і вперед рукою, утримуючи вал двигуна нерухомим, не повинно бути зазору.
- Перемістіть вісь назад і вперед з від'єднаним кроковим двигуном від приводу ( відключіть живлення при підключених або відключених дротах! ). Це дозволить вам відчути заїдання та додаткове тертя без значних перешкод від двигуна.
Переконайтеся, що ремінь та шків правильно поєднані.
- Переконайтеся, що ремені не труться від бортів напрямних підшипників.
- Змастіть підшипники та напрямні.
- Використовуйте ремінь та шків із низьким люфтом, наприклад, GT2.
- Використовуйте досить великий шків, щоб стикалося не менше 6 зубів.

Налаштування прискорення занадто високі

Налаштування ривка використовується в основному на початку і в кінці руху.

Рішення

Змінити налаштування прискорення (зменшивши)

Середньочастотний резонанс

Крокові двигуни мають резонансні частоти там, де їх важко управляти - вони втрачають момент, що крутить, і можуть не прискорюватися, викликаючи пропущені кроки.

Рішення

- Використовуйте нижчі швидкості
- Використовуйте шківи більшого розміру, якщо дозвіл дозволяє
- Використовуйте зовнішні драйвери крокових двигунів на базі DSP. Це дозволяє керувати двигуном швидше і тихіше, а також використовувати вищу напругу.
- Зверніть увагу, що потужніші двигуни, такі як Nema-23, більш схильні до резонансу середньої смуги в діапазонах обертів, що використовуються для 3D-принтерів (і вони голосніші), тому рекомендується використовувати драйвер двигуна на основі DSP.

Проблеми зі зв'язком через USB

Дані USB можуть передаватися нерівномірно з комп'ютера, що призводить до припинення друку. Якщо зрив відбувається у невідповідний час, може відбутися зсув шару.

Рішення

- Настійно рекомендується завжди друкувати із SD-карти!
- Якщо вам необхідно друкувати через USB-порт, переконайтеся, що кабель має високу якість. Дешеві USB-кабелі можуть допускати більше перешкод.
- Переконайтеся, що USB-кабель не проходить поблизу джерела перешкод, наприклад, проводів крокового двигуна.
- Додати тороїд до USB-кабелю.
- За екранувати проводку.

Сопло чіпляє деталь

- Екструзія не відкалібрована, і сопло потрапляє у додатковий матеріал.
- Сопло потрапляє у загнутий край.

Рішення

- відкалібрувати екструдер
- Не використовуйте вентилятор з ABS
- увімкніть режим «z-lift»
